Реле защиты электродвигателей серии CR
Монтаж на DIN-рейку.
Предназначено для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).
Применяется в электроустановках оснащенных датчиками температуры (термисторами).

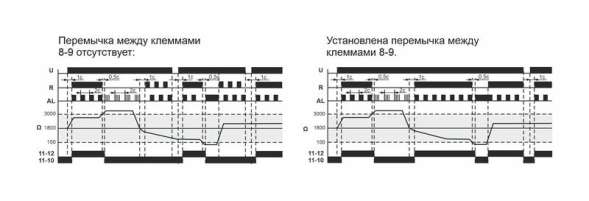

Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного включения можно отключить установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
Особенности:
индикация режимов работы;
возможность блокировки повторного запуска;
напряжение питания - 24...127 В AC/DC, 127...450 В AC/DC;
контакт - 1NO/NC (16 A).
Характеристики
Габариты
0.093 × 0.026 × 0.062 м
Бренд
Евроавтоматика F&F
Ширина
18 мм
Глубина
65 мм
Высота
90 мм
Род тока включения
Переменный ток (AC)/Постоянный ток (DC)
Количество переключающих контактов
1
Вес
0.0728 кг
