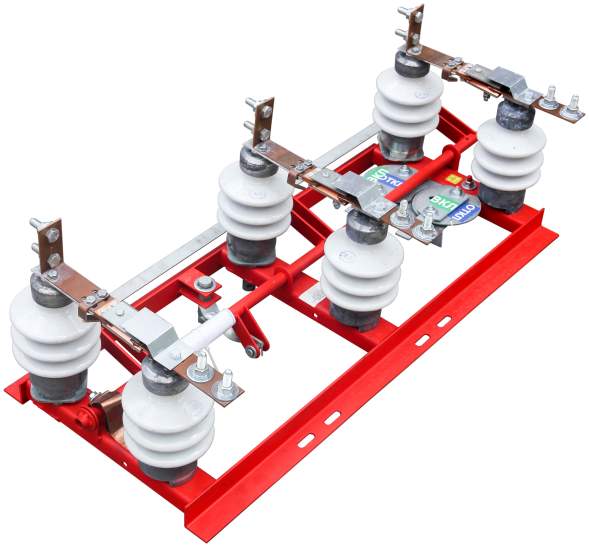

Разъединитель РЛНД-10 (ВК)

Разъединители серии РЛНД—10 предназначены для включения и отключения обесточенных участков цепи среднего напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.

Конструкция

Разъединитель серии РЛНД — 10 выполнен в виде трехполюсного горизонтально—поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.

Характеристика:

• Номинальное напряжение, кВ; 10
• Наибольшее рабочее напряжение, кВ; 12
• Номинальный ток, А; 200; 400; 630
• Ток электродинамической стойкости, кА; 25
• Ток термической стойкости, кА; 10
• Время протекания тока термической стойкости, с:  для главных ножей - 4 ,  для ножей заземления – 1
• Установленный ресурс по механической прочности, циклов ВО; 10 000
• Длина пути утечки внешней изоляции, см, не менее; 30
• Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более; 200
• Масса трехполюсного разъединителя РЛНД, кг: без заземлителей - 31 с одним заземлителем - 40
• Разъединитель поставляется с ручным приводом ПРНЗ
