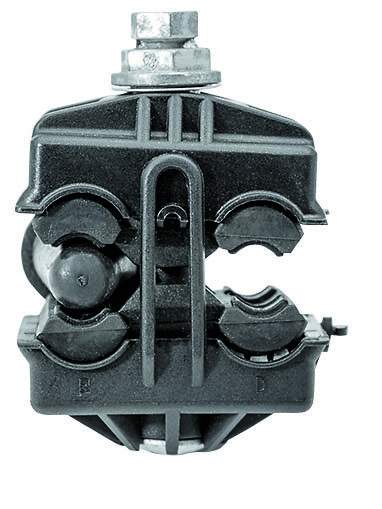

Ответвительный зажим P 150 (НИЛЕД)

Ответвительные зажимы с одновременной затяжкой болтов магистрали и ответвления

Характеристика

• Предназначены для алюминиевых или медных изолированных жил.
• Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
• Срывная головка выполнена из алюминиевого сплава, затягивается при помощи изолированного накидного гаечного ключа.
• Зажимы данного типа можно монтировать на линии под напряжением.
• Изоляция испытана напряжением 6 кВ в течение одной минуты в воде).
• Зажим поставляется в раскрытом положении, что облегчает его монтаж. Демонтаж возможен. Вторичный монтаж не допускается.
• Защитный колпачок выполнен съемным.

Преимущества применения

• Ответвительные герметичные зажимы НИЛЕД проходят испытания в соответствии с нормами стандарта CENELEC EN 50483 и отвечают техническим требованиям ПАО «Россети».
• Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах монтаж от d0° С, эксплуатация от d0° С).
• Зажимы испытываются на коррозионную стойкость в камере соляного тумана и в камере с сернистым газом.
• Прокалывающие зубья контактных пластин зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и надежная герметизация зажимов.
• Конструкция ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого проводов.

Примечания

Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р 151+BI сечением 35—150 / 6—95 мм2 медь или алюминий).
