Самонесущие изолированные провода (СИП) широко применяются для воздушных линий электропередач благодаря своей надежности и простоте монтажа. Один из наиболее популярных типов такого кабеля — СИП 4х16, состоящий из четырех жил сечением 16 мм² каждая. Однако способность выдерживать нагрузку зависит не только от сечения, но и от протяженности линии. Давайте разберемся подробнее, какую мощность способен выдержать этот кабель в зависимости от его длины.

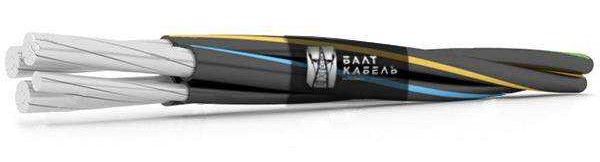

Основные характеристики СИП 4х16
Состав:
- Четыре алюминиевые токопроводящие жилы круглого сечения диаметром около 5 мм каждая.
- Изоляционный материал — светостабилизированный полиэтилен низкого давления (PELD).
Допустимая нагрузка:
Согласно стандартам производителей, номинальное напряжение составляет 0,6/1 кВ, длительно допустимый ток для одной фазы колеблется в пределах 80–100 А (точнее определяется условиями окружающей среды). Максимальная рабочая температура достигает +70 °C.
Однако ключевым фактором является длина участка линии, поскольку сопротивление кабеля увеличивается пропорционально длине. Чем длиннее линия, тем больше потери напряжения и меньше реальная пропускная способность.
Таблица расчета мощности в зависимости от длины
Длина линии (метры) | Потери напряжения (%) | Рекомендуемая максимальная мощность нагрузки (кВт) |
|---|---|---|
До 50 | Менее 1% | ~30 кВт |
50–100 | 1–2% | ~25 кВт |
100–200 | 2–4% | ~20 кВт |
200–300 | 4–6% | ~15 кВт |
Более 300 | Больше 6% | Требуется расчет |
Приведенные значения являются ориентировочными и зависят от конкретных условий эксплуатации: температуры воздуха, уровня влажности, наличия ветра и солнечного излучения. Для точного подбора рекомендуется проводить расчеты отдельно для каждого конкретного случая.
Можно воспользоваться калькулятором для расчета сечения, представленном на нашем сайте Калькулятор расчёта сечения кабеля по мощности, току и падению напряжения
Расчет мощности вручную
Для самостоятельного вычисления реальной мощности важно учитывать активное сопротивление алюминия (около 0,0028 Ом·мм²/м):
$$
R = r_0 \cdot L / A,
$$
где:
- $r_0$ — удельное сопротивление материала (алюминий),
- $L$ — длина линии (метры),
- $A$ — площадь поперечного сечения (квадратные миллиметры).
Дополнительно учитываются реактивные сопротивления изоляции и фазовых проводов, однако на практике основным ограничением становится именно нагрев, связанный с активным сопротивлением.
Заключение
Провода типа СИП 4х16 обеспечивают надежное электроснабжение небольших объектов (частные дома, дачи, небольшие производственные помещения). Они способны передавать значительную мощность даже на относительно длинных участках. Тем не менее, перед проектировкой и монтажом лучше провести точные инженерные расчеты с учетом всех факторов влияния. Это позволит избежать перегрузок сети и обеспечит стабильную работу электрооборудования долгие годы.
